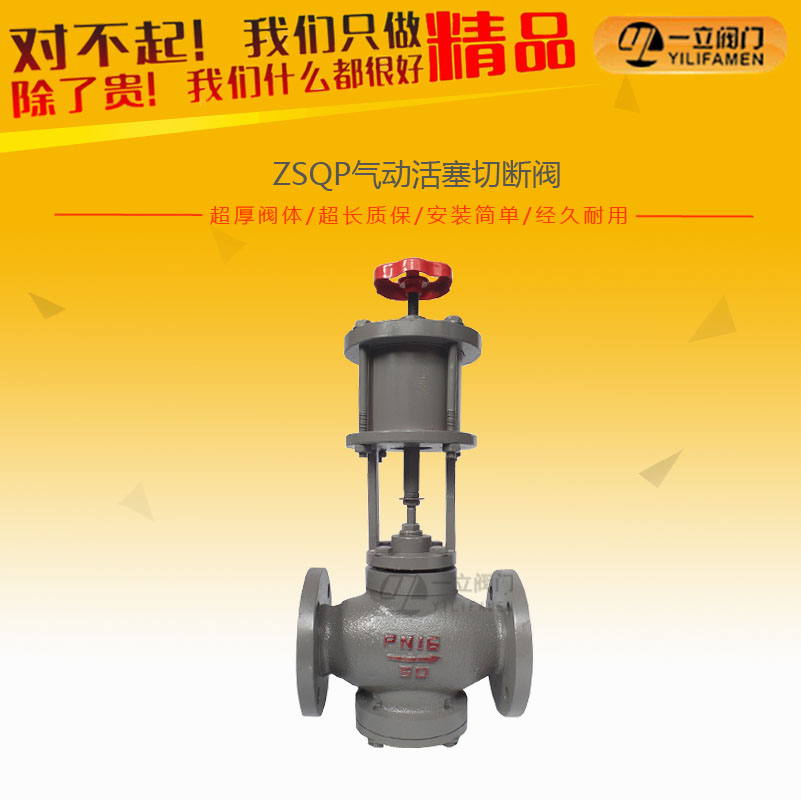

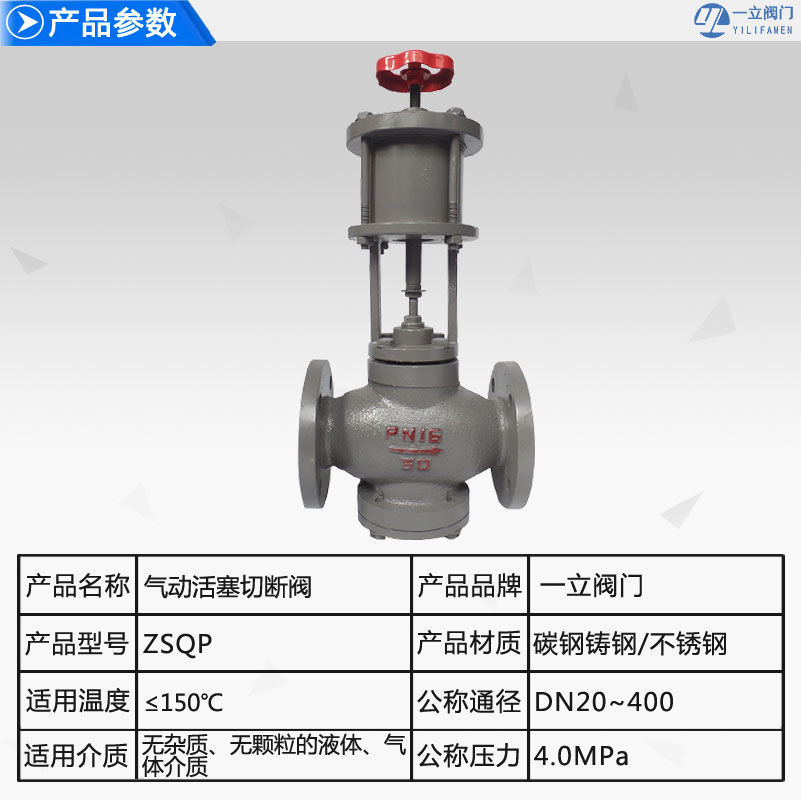

ZSQP氣動活塞切斷閥
- 產品概述： ZSPQ氣動活塞切斷閥由切斷機構與氣動活塞執行機構組成。切斷機構采用直通單座形成，DN20閥芯為單導向，DN25～200閥芯為雙導向，具有結構簡單、操作方便、使用可靠、快速
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
|
零件名稱
|
材料
|
|
閥體、閥蓋
|
ZG270-500、ZG1Cr18Ni9Ti
|
|
閥桿、閥芯
|
1Cr18Ni9
|
|
密封填料
|
V型聚四氟乙烯
|
|
密封墊
|
1Cr18Ni9夾石棉板
|
|
蝸桿
|
45
|
|
O型密封圈
|
耐油橡膠
|
|
壓縮彈簧
|
60Si2Mn
|
|
支架
|
HT270
|
|
蝸輪箱、蝸輪、氣缸、軸承蓋、活塞
|
HT200
|
|
推桿
|
2Cr13
|
|
類別
|
軟密封
|
硬密封
|
||
|
常溫型
|
中溫型
|
高溫型
|
低溫型
|
|
|
型號
|
ZSPQ-40
|
ZSPQ-40G
|
ZSPQ-40G
|
ZSPQ-40D
|
|
規格
|
DN20～200
|
|||
|
公稱通徑 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
閥座直徑 mm
|
26
|
43
|
43
|
52
|
62
|
79
|
94
|
115
|
145
|
166
|
216
|
可與本公司
商洽生產 |
|||
|
額定流量系數 Kv
|
6.5
|
10
|
15
|
25
|
40
|
65
|
100
|
150
|
260
|
350
|
540
|
||||
|
公稱壓力 MPa
|
4.0(JB/T79·2-94)
|
||||||||||||||
|
行程 mm
|
16
|
25
|
40
|
60
|
|||||||||||
|
介質溫度 ℃
|
-16～150(常溫)；-60～450(中溫)；-60～550（高溫）；-250～60（低溫）；
|
||||||||||||||
|
流量特性
|
兩位快開式
|
||||||||||||||
|
配執行機構
|
ZSD-D
|
ZSD-3
|
ZSD-5
|
ZSD-7
|
|||||||||||
|
法蘭尺寸、型式
|
按JB/T79·2-94凹式（常、中、高溫）；按JB/T79·3-94榫槽式（低溫）
|
||||||||||||||
|
閥體材質
|
ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
|
||||||||||||||
|
型號
|
ZSD-D
|
ZSD-3
|
ZSD-5
|
ZSD-7
|
|
活塞直徑 mm
|
150
|
200
|
300
|
400
|
|
有效面積 cm2
|
175
|
305
|
700
|
1245
|
|
行程 mm
|
16
|
25
|
40
|
60
|
|
進氣孔螺紋
|
M16×1.5
|
M20×1.5
|
M24×2
|
|
|
最大輸出力 N
|
7200
|
12800
|
29300
|
5200
|
|
可配附件
|
空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
|
|||
|
操作氣源壓力 KPa
|
500
|
|||
|
公稱通徑 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
泄漏量
滴/min |
軟密封
|
0
|
||||||||||
|
硬密封
|
1
|
3
|
5
|
7
|
9
|
|||||||
|
切斷時間 S
|
1～2
|
2～4
|
||||||||||
|
額定行程偏差% |
+10
|
|||||||||||
注：泄漏量試驗介質為水允許壓差 MPa
|
公稱通徑 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
允許壓差
|
氣開
|
4.0
|
4.0
|
4.0
|
2.8
|
3.5
|
2.4
|
|||||
|
氣關
|
4.0
|
2.5
|
1.7
|
1.0
|
1.1
|
0.8
|
0.6
|
|||||
|
公稱
通徑 |
L
|
H2
|
帶手輪
|
不帶手輪
|
|||||
|
H
|
H1
|
H3
|
重量kg
|
H
|
H1
|
重量kg
|
|||
|
20
|
180
|
53
|
662
|
447
|
222
|
39
|
574
|
359
|
26
|
|
25
|
190
|
111
|
732
|
46
|
644
|
33
|
|||
|
32
|
210
|
117
|
744
|
48
|
656
|
35
|
|||
|
40
|
230
|
131
|
885
|
570
|
280
|
85
|
778
|
463
|
61
|
|
50
|
255
|
146
|
915
|
89
|
808
|
65
|
|||
|
65
|
285
|
181
|
1131
|
706
|
389
|
135
|
969
|
542
|
97
|
|
80
|
310
|
190
|
1147
|
143
|
983
|
99
|
|||
|
100
|
355
|
194
|
1155
|
163
|
991
|
109
|
|||
|
125
|
425
|
256
|
1588
|
1022
|
305
|
1305
|
739
|
218
|
|
|
150
|
460
|
266
|
1608
|
331
|
1325
|
244
|
|||
|
200
|
560
|
289
|
1659
|
445
|
1376
|
358
|
|||
