產品概述：
ZLF自力式流量平衡閥是一種利用介質本身的壓力變化來進行自我調控，從而保持流經該被控系統的流量不變的閥門，具有流量指示，可在線調節，適用于供熱及空調系統等非腐蝕性介質。運行前一次性測試調節，可使系統流量自動互定在預先設置的設定直，該閥門流量調節準確，操作簡單，運行平穩。
詳細介紹：
|
產品名稱
|

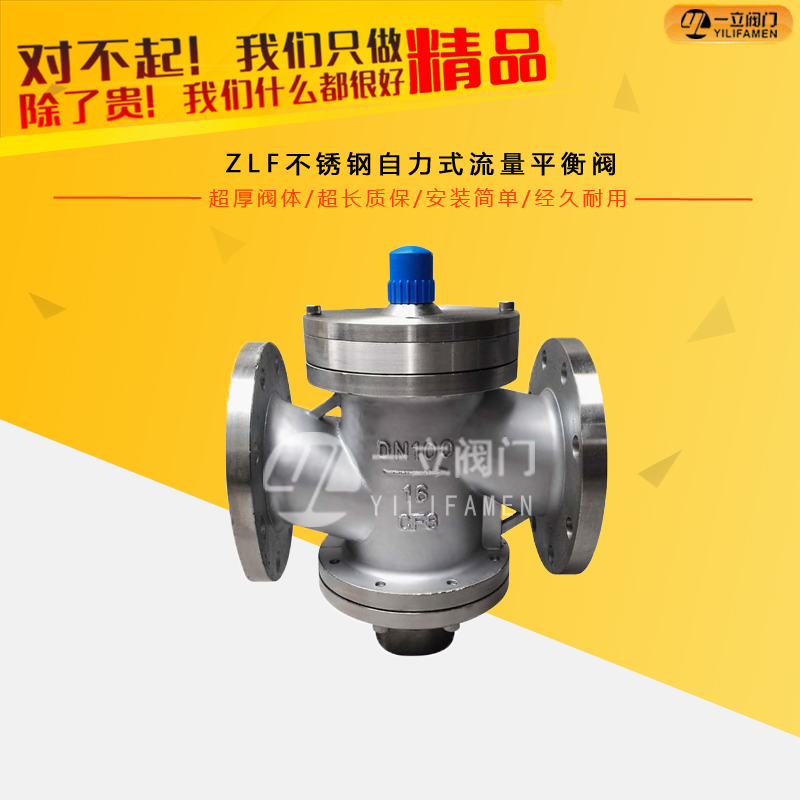

ZLF自力式流量平衡閥
|
|
產品型號
|
ZLF
|
|
公稱通徑
|
DN20-DN500mm
|
|
壓力范圍
|
1.6-2.5MPa
|
|
閥體材質
|
鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
|
可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
技術參數：
|
型號 |
ZLF |
|
公稱壓力 |
1.6MPa |
|
殼體試驗壓力 |
2.4 MPa |
|
使用介質 |
水、油等非腐蝕性液體 |
|
介質溫度 |
0~80℃ |
主要外形及連接尺寸：
|
公稱通徑 DN（㎜） |
L |
H |
H1 |
流量控制范圍㎡/h |
|
15 |
110 |
72 |
70 |
0.1～1 |
|
20 |
110 |
72 |
70 |
0.1～1.5 |
|
25 |
115 |
81 |
74 |
0.2～2 |
|
32 |
160 |
108 |
91 |
0.5～4 |
|
40 |
200 |
138 |
147 |
1～6 |
|
50 |
215 |
138 |
147 |
2～10 |
|
65 |
230 |
143 |
154 |
3～15 |
|
80 |
275 |
170 |
189 |
5～25 |
|
100 |
290 |
193 |
211 |
10～35 |
|
125 |
310 |
208 |
227 |
15～50 |
|
150 |
350 |
254 |
260 |
30～80 |
|
200 |
430 |
289 |
303 |
40～180 |
|
250 |
520 |
325 |
367 |
100～300 |
|
300 |
635 |
357 |
430 |
150～1500 |
|
350 |
670 |
372 |
495 |
200～7000 |
|
備注 |
DN15-25為螺紋連接 |
|||
產品特點及用途：
ZLF自力式平衡閥，是一種利用介質自身的壓力變化進行自我控制而保持流經該被控系統流量不變的閥門，并具有流量指示，調節方便，適用于供熱空調等非腐蝕性介質的流量控制。運行前一次性調節，即可使系統流量自動恒定在要求的設定值。
ZLF自力式平衡閥，主要是由一個自動調節閥瓣和手動調節閥瓣組成。利用介質自動的壓力變化為動力，自動調節各支管路流量的平衡，準確穩定流量，同時具有開度指示，鎖定、關閉等功能。適用于供熱、空調等非腐蝕性介質的流量控制。運行前一次性調節，即可使系統流量自動恒定在要求的設定值。
工作原理：
自力式控制閥由旋轉閥瓣、導向閥組兩部分組成，系統流體的工作壓力為P1、旋轉閥瓣前后壓力分別為P2、P3，當旋轉閥瓣調到某一位置時，即人為確定了“沒定流量”，以及相對應的固定P2、P3值，當系統流量增大時P2、P3的實際值超過了允許的給定值，此時導向閥組就縮小，直到流量重新維持到設定的流量。
安裝示意圖：
