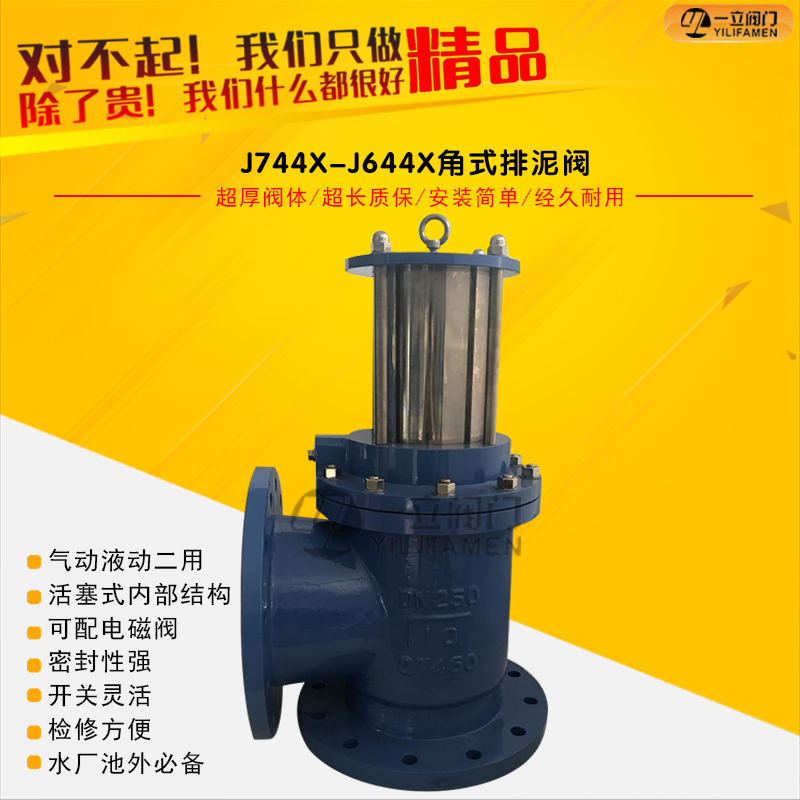

J744/J644X液動/氣動角式快開排泥閥

產品概述： J744X、J644X液壓(氣動)角式快開排泥閥是一種由液壓源或氣動源作執行的角型截止類閥門。通常成排安裝在沉定池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥液壓缸之

咨詢熱線：0577-67313796

產品詳情

產品概述：

J744X、J644X液壓(氣動)角式快開排泥閥是一種由液壓源或氣動源作執行的角型截止類閥門。通常成排安裝在沉定池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥液壓缸之活塞為L(zhǎng)形皮碗，密封性能好，經久耐用，閥門密封副亦橡膠密封，無泄漏。還可通過電動二位四通換向電磁閥實現遠程控制。操作方便，安全可靠。
J644X氣動角式快開排泥閥是一種由液壓源或氣動源作執行機構的角型截止類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥液壓缸之活塞為L(zhǎng)形皮碗，密封性能好，經久耐用，閥門密封副亦為橡膠密封，無泄漏。還可通過電動二位四通換向電磁閥實現遠程控制。操作方便，安全可靠。J644X氣動角式排泥閥主要用于自來水公司各類水池外，可以排除池底泥沙或污物，也可以安裝在工作介質為水，氣，油等工業管道中，起截流作用。

產品參數：

產品名稱:	隔膜式快開排泥閥	產品型號:	JM744X、JM644X
公稱通徑:	DN80~DN400	功能作用:	排泥
公稱壓力:	1.0MPa~1.6MPa	連接方式:	法蘭
適用溫度:	0ºC~80ºC	驅動方式:	液動、氣動
閥體材質:	鑄鐵、鑄鋼	標 準:	國標GB、德國DIN、美國API、ANSI
適用介質:	水、污水	產品品牌:	浙江一立閥門有限公司

結構特點：

1、采用全襯膠閥板，密封效果好，無泄漏。，使用壽命長。

2、在雙室隔膜的膜片壓板裝1個節流裝置，承啟關閉、打開的作用。

3、采用雙室隔膜傳動機構，閥門開啟平穩快捷，比活塞式閥門具有以下優點:

a、無運動磨損，不會因雜質而產生漏水;

b、對泥沙淤積不敏感;

c、不需要潤滑，無機械磨損，無定期更換的橡膠制品，使用壽命長;

4、驅動介質壓力水可直接采用自來水或本水池上部清水，(壓力≥0.05MPa)操作方便。

5、自動化程度高，可實現遠距離自動控制和集中控制。

工作原理：

J644X氣動角式快開排泥閥由液壓缸和角式截止閥組合而成，液壓缸內動力帶或閥瓣升降，使閥體通道開或閉，以達到流體通斷。液壓缸的活塞密封件為L(zhǎng)型皮碗，其密封性能好，經久耐用。閥瓣與閥座為軟密封，密列性能好，無泄露。采用電動二位四通換向閥或手動二位四通換向閥集中控制，操作方便。

零件材料：

零件名稱	閥體、閥蓋	膜片壓板、閥盤	閥桿	膜片
材料	灰鑄鐵、球墨鑄鐵、鑄鋼	球墨鑄鐵、青銅	不銹鋼	尼龍強化橡膠

技術參數：

公稱壓力(MPa)	試驗壓力(MPa)		液壓缸工作介質	適用溫度	適用介質
	殼體	密封
1.0	1.5	1.1	清水、氣	≤80℃	水、污水
1.6	2.4	1.76

連接尺寸：

公稱通徑 (mm)	尺寸			接管螺紋G
公稱通徑 (mm)	H	L1	L2	接管螺紋G
80	480	135	125	1/2〞
100	500	145	125	1/2〞
150	620	175	145	1/2〞
200	735	225	185	1/2〞
250	805	260	205	1/2〞
300	940	280	245	3/4〞
350	1100	305	270	3/4〞
400	1200	340	310	1〞
