產品介紹：

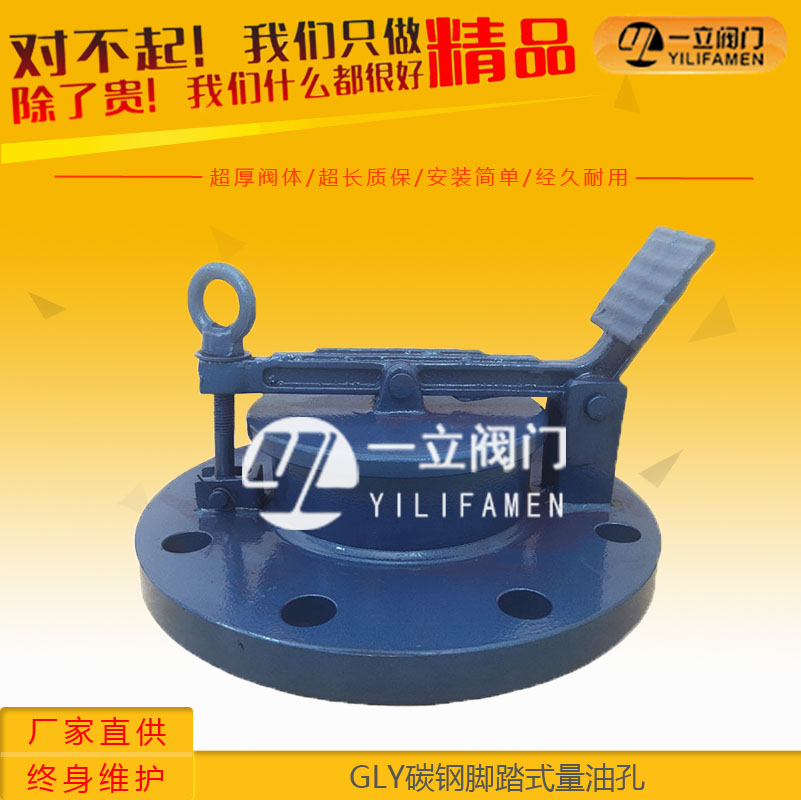

腳踏式量油孔安裝于石化儲罐頂部，用于測量罐內物料的標高和溫度及取樣等,，是一種新型結構的量油孔，采用人性化的結構設計，用腳輕輕踏即可打開量油孔。是用來測量罐內油面高低和調取油樣的專門附件。
每個油罐頂上設置一個，大都設在罐梯平臺附近。測量孔的直徑為150毫米，設有能密閉的孔蓋和松緊螺栓，為了防止關閉時孔蓋與鐵器撞擊產生火花，在孔蓋的密封槽內嵌有耐油膠墊或軟金屬（銅或鋁）。由于測量用的鋼卷尺接觸出口容易摩擦產生火花，因此在孔管內側鑲有銅（或鋁合金）套，或者在固定的測量點外裝設不會產生火花的有色金屬導向槽（投尺槽）。
油罐、儲罐量油孔主要有GLY腳踏式量油孔、LYK旋轉式量油孔、環保型量油孔，一般安裝于各種油罐的頂部，用于測量罐內油品的標高、測試溫度及取樣等作用。訂貨時請指明名稱、型號、規格以及及材質，采用的材質分別有鋁合金，鑄鋼，不銹鋼。
為了保證量油時每次都沿同一位置下尺，減少測量誤差，在量油孔內壁的一側裝有鋁制或銅質的導向槽。正對量油孔下方的油罐底板不應有焊縫，必要時可在該處焊接一塊計量基準板，以減少各次測量的相對誤差。
參數表：
|
量油孔 型號 ：GLY |
量油孔 公稱通徑：100MM-150MM |
量油孔 使用壓力：0.6MPA -1.6MPA |
|
量油孔 連接方式：法蘭連接 |
量油孔 形式：手動或腳踏 |
量油孔 主要功能：測試 取樣 |
|
量油孔 使用介質：煤油、柴油、甲笨 |
量油孔 材質： 鋁合金 |
量油孔 標準：機械部標準或定做非標 |
主要外形法蘭尺寸：
|
規格 |
圖號 |
型號 |
重量 |
|
DN150 |
GLY-150 |
150 |
7.5KG |
|
DN100 |
GLY-100 |
100 |
5.5KG |
