產品概述：

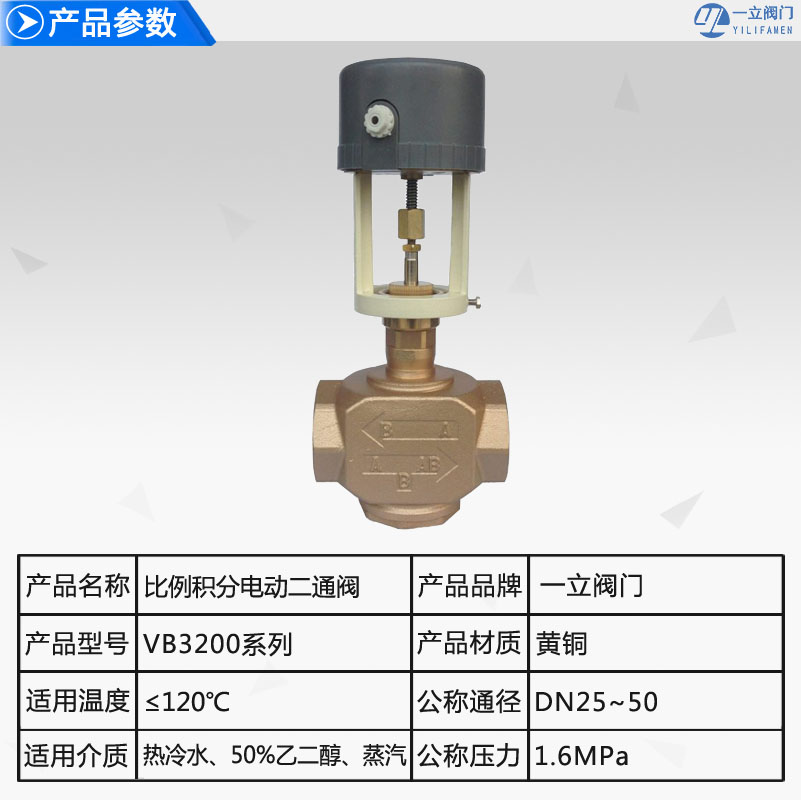

VB3200比例積分電動二通閥、VB3300比例積分電動三通閥系列能調節蒸汽或冷熱水的流量，用于空調、采暖、水處理、工業加工行業等系統的流體控制。
結構特點：
1、執行器選用鑄鋁支架及塑料外殼，體積小、重量輕
2、選用永磁同步電機，并帶有磁滯離合機構，具有自我保護功能
3、適合多種控制信號：增量（浮點）、電壓（0～10V）、電流（4～20mA）
4、具有0～10V或4～20mA反饋信號（選配）
5、傳動齒輪采用金屬齒輪，提高了驅動器的使用壽命
6、功耗低、輸出力大、噪音小
7、閥體有鑄銅、鑄鐵、鑄鋼、不銹鋼多種材質可供選擇，以適合不同工作介質及溫度的要求
8、閥體有螺紋連接和法蘭連接兩種，安裝方便，其構造符合標準
9、閥體結構形式有兩通閥（單座）、兩通平衡閥（平衡式）、三通合流和三通分流閥
產品功能：
1、本系統適用于空調系統的新風機組冬/夏季溫度控制。
2、由溫度傳感器TE-1，比例積分溫度控制器TC-1和電動兩通調節閥TV－1組成送風溫度控制系統，安裝在送風管道的TE－1把檢測到的溫度信號傳送至TC－1，由TC－1將TE－1的檢測值與設定值不斷比較，同時不斷地輸出信號，控制TV。
3、TV-1的開度連續可調。最終使TE－1測量的環境溫度保持在設定溫度范圍內。
4、當盤管后的溫度低于某限值時，低溫保護開關TS-1切斷送電機的電源，從而使 新風風閥關閉，防止盤管內的水結冰，漲裂盤管。
適用范圍：
|
介質 |
介質溫度 |
公稱壓力 |
流量特性 |
滲漏量 |
|
熱冷水、50%乙二醇、蒸汽 |
≤120℃ |
1.6MPa |
等百分比或線性 |
Kv值的0.01% |
技術參數：
|
型號 |
規格DN(mm) |
流量系數(KV) |
行程 |
關閉壓差 |
|
VB-3200 |
DN25 |
10 |
19 |
1400 |
|
DN32 |
16 |
22 |
800 |
|
|
DN40 |
25 |
22 |
500 |
|
|
DN50 |
40 |
22 |
400 |
