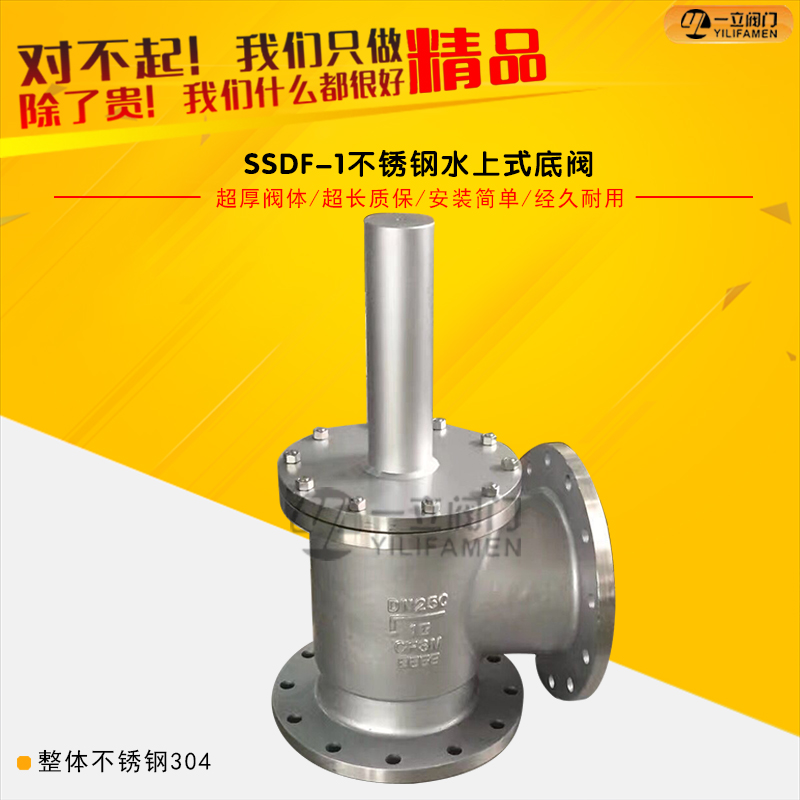

SSDF-1不銹鋼水上式底閥

  • SSDF-1水上式底閥用途與概述： 不銹鋼水上式閥是底閥的更新?lián)Q代產品，作底閥時可安裝在進水管露在水面上立管的轉彎處，作止回閥用時，可代替彎頭裝在泵出水口的90度轉彎處。本閥
  • 咨詢熱線：0577-67313796

  • 產品詳情




SSDF-1水上式底閥用途與概述：
不銹鋼水上式閥是底閥的更新?lián)Q代產品，作底閥時可安裝在進水管露在水面上立管的轉彎處，作止回閥用時，可代替彎頭裝在泵出水口的90度轉彎處。本閥摩擦阻力小，安裝簡單，維修方便，可在水上安裝維修，其密封性能好，可達到滴水不漏，即降低了供水運行費用雙節能5-7%左右。主要適于石油、化工、紡織、 印染、冶金、礦山、排灌、市政、建筑等行業的水泵配套使用。可在泵前用，代替底閥。可在泵后用，代替止回閥.
1、規格：DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN400、DN500、DN600、DN700、DN800等規格。
2、公稱壓力：0.6，1.0，1.6MPa(另有高壓系列）
3、安裝要求：安裝在水泵吸水管的垂直管與水平管的轉彎處，安裝時應保證其垂直狀態。
4、啟動：首次啟動前向水平管中充滿水之后迅即啟動，造成吸水管內半真空狀態，將水吸入豎直管，以完成泵水過程。吸程過大時需要重復幾次充水啟動，以后停泵，開泵前不必充水。
5、檢修：一般情況下使用不必檢修。當需要檢修時，只須將水上式底閥上面的閥蓋打開，更換橡膠墊即可，檢修后仍按首次啟泵方法啟動。
6、如使用在酸堿濃度較高的流體中，請您選用不銹鋼材質的水上式底閥，同時我廠可根據用戶要求生產全塑料水上式底閥或316L（鉬爾鈦）材質的
水上式底閥結構與原理：
本閥由1.閥體2.閥瓣3.活塞桿4.閥蓋5.定位柱等零件組成。詳見下圖。啟動水泵前先向吸水管中充滿液體，使水泵有足夠的吸力，將液體吸入閥門，打開活塞閥瓣，從而進行供水作業，當停泵后，閥瓣在液壓力和本身重力的作用下關閉，而阻止液體回到泵前。
序號
1
2
 3
 4
 5
 6
 7
 8
 9
10
11
12
名稱
閥體
閥瓣
閥桿
閥蓋
閥桿套
密封圈
螺栓螺母
螺母
密封圈
壓板
螺母




水上式底閥使用說明：
1、安裝要求：安裝在水泵吸水管的垂直管與水平管的轉彎處，安裝時應保證其垂直狀態。
2、啟動：首次啟動前向水平管中充滿水之后迅即啟動，造成吸水管內半真空狀態，將水吸入豎直管，以完成泵水過程。吸程過大時需要重復幾次充水啟動，以后停泵，開泵前不必充水。
3、檢修：一般情況下使用不必檢修。當需要檢修時，只須將水上式底閥上面的閥蓋打開，更換橡膠墊即可，檢修后仍按首次啟泵方法啟動。


水上式底閥外形尺寸：

公稱通徑
DN（mm）
D
 D1
 A
 B
0.6MPa
 1.0MPa
 1.0MPa
 1.6MPa
   50
  140
  160
  110
  125
  100
  100
   65
  160
  180
  130
  145
  110
  110
   80
  185
  195
  150
  160
  120
  120
  100
  205
  215
  170
  180
  130
  130
  150
  260
  280
  225
  240
  150
  150
  200
  315
  335
  280
  295
  190
  190
  250
  370
  390
  335
  350
  240
  240
  300
  435
  440
  395
  400
  290
  290
  350
  485
  500
  445
  460
  340
  340
  400
  535
  565
  495
  515
  390
  390
  450
  590
  615
  550
  565
  440
  440
  500
  640
  670
  600
  620
  490
  490
  600
  755
  780
  705
  725
  590
  590

咨詢：SSDF-1不銹鋼水上式底閥
